ping、arp、tracert、route这四大命令的详细用法,用途很广

ping、arp、tracert、route这四大命令配合使用,可以查出或解决网络中的大部分基本故障问题。

一、ping命令的详细用法

在网络中ping是一个十分强大的TCP/IP工具。它的作用主要为:

1、用来检测网络的连通情况和分析网络速度

2、根据域名得到服务器IP

3、根据ping返回的TTL值来判断对方所使用的操作系统及数据包经过路由器数量。

我们通常会用它来直接ping ip地址,来测试网络的连通情况。

640-21

类如这种,直接ping ip地址或网关,ping通会显示出以上数据,有朋友可能会问,bytes=32;time<1ms;TTL=128 这些是什么意思。

bytes值:数据包大小,也就是字节。

time值:响应时间,这个时间越小,说明你连接这个地址速度越快。

TTL值:Time To Live,表示DNS记录在DNS服务器上存在的时间,它是IP协议包的一个值,告诉路由器该数据包何时需要被丢弃。可以通过Ping返回的TTL值大小,粗略地判断目标系统类型是Windows系列还是UNIX/Linux系列。

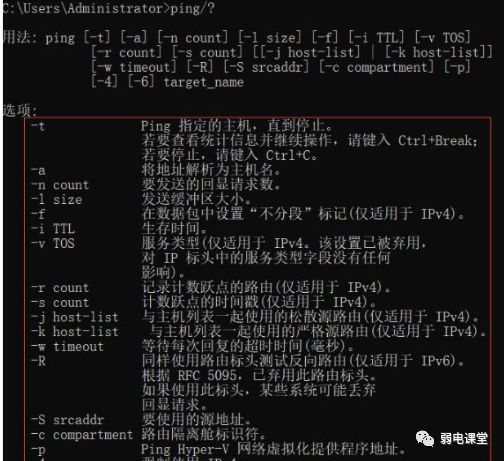

640-33

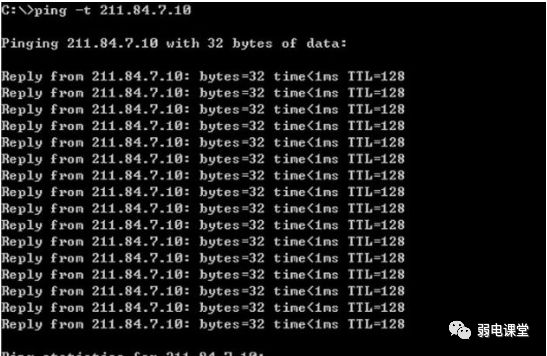

一、ping -t的用法

不间断地Ping指定计算机,直到管理员中断。

640-22

这就说明电脑连接路由器是通的,网络效果很好。下面按按住键盘的Ctrl+c终止它继续ping下去,就会停止了,会总结出运行的数据包有多少,通断的有多少了。

二、ping -a的使用

ping-a解析计算机名与NetBios名。就是可以通过ping它的ip地址,可以解析出主机名。

640-23

三、ping -n的使用

在默认情况下,一般都只发送四个数据包,通过这个命令可以自己定义发送的个数,对衡量网络速度很有帮助,比如我想测试发送10个数据包的返回的平均时间为多少,最快时间为多少,最慢时间为多少就可以通过以下获知:

640-23

从以上我就可以知道在给47.93.187.142发送10个数据包的过程当中,返回了10个,没有丢失,这10个数据包当中返回速度最快为32ms,最慢为55ms,平均速度为37ms。说明我的网络良好。

如果对于一些不好的网络,比如监控系统中非常卡顿,这样测试,返回的结果可能会显示出丢失出一部分,如果丢失的比较多的话,那么就说明网络不好,可以很直观的判断出网络的情况。

四、ping -l size的使用

-l size:发送size指定大小的到目标主机的数据包。

在默认的情况下Windows的ping发送的数据包大小为32byt,最大能发送65500byt。当一次发送的数据包大于或等于65500byt时,将可能导致接收方计算机宕机。所以微软限制了这一数值;这个参数配合其它参数以后危害非常强大,比如攻击者可以结合-t参数实施DOS攻击。(所以它具有危险性,不要轻易向别人计算机使用)。

例如:ping -l 65500 -t  211.84.7.46

会连续对IP地址执行ping命令,直到被用户以Ctrl+C中断.

640-24

这样它就会不停的向211.84.7.46计算机发送大小为65500byt的数据包,如果你只有一台计算机也许没有什么效果,但如果有很多计算机那么就可以使对方完全瘫痪,网络严重堵塞,由此可见威力非同小可。

五、ping -r count 的使用

在“记录路由”字段中记录传出和返回数据包的路由,探测经过的

路由个数,但最多只能跟踪到9个路由。

ping -n 1 -r 9 202.102.224.25 (发送一个数据包,最多记录9个路由)

640-25

将经过 9个路由都显示出来了,可以看上图。

ping命令用的较多的就这6类的,大家有可能在项目中会用到的。

六、批量ping网段

对于一个网段ip地址众多,如果单个检测实在麻烦,那么我们可以直接批量ping网段检测,那个ip地址出了问题,一目了然。

先看代码,直接在命令行窗口输入:

for /L %D in (1,1,255) do ping 10.168.1.%D

IP地址段修改成你要检查的IP地址段。

640-26

当输入批量命令后,那么它就自动把网段内所有的ip地址都ping完为止。

那么这段“for /L %D in(1,1,255) do ping 10.168.1.%D” 代码是什么意思呢?

代码中的这个(1,1,255)就是网段起与始,就是检测网段192.168.1.1到192.168.1.255之间的所有的ip地址,每次逐增1,直接到1到255这255个ip检测完为止。

二、arp命令的使用

arp是地址解析协议,其基本功能为透过目标设备的IP地址,查询目标设备的MAC地址,以保证通信的顺利进行。它是IPv4中网络层必不可少的协议,不过在IPv6中已不再适用,并被邻居发现协议(NDP)所替代。

说白了,就是把通过ip地址找到设备mac地址。

arp的命令一般有三个用法,就是查询显示、添加记录、与删除记录,这个在我们做网络项目时经常会用到。

1、arp -a ,当你需要显示当期ip地址对应的mac地址时使用

当你需要了解你网络中设备对应的mac地址时,你可以使用arp地址进行显示,这个有利于我们可以清楚了解到ip地址对应的mac地址是哪台设备。

在命令提示符中输入“arp -a”并回车;自动在缓存中,读取IP地址和mac地址的对应关系表;

640-38

2、arp -s ,当你需要手动添加或绑定一条arp记录时使用。

手工输入一条ARP项目,格式为“ARP+空格+-a+IP地址+MAC地址”;

在网络中,通常在办公网络或监控项目中,为了防止用户乱改ip地址或ip地址冲突,我们需要给ip地址绑定设备的mac地址。

如下图,先用ARP -s 192.168.1.1 3c-22-3f-5d-f6-77绑定一条记录,然后用arp -a查询了ARP记录添加是否成功。

640-30

其实这个命令也叫作绑定mac地址的命令,例如一个公司的网络,员工经常喜欢改自己电脑的ip地址,经常会造成ip地址混乱,无法管理,那么这个时候你只需要把它的ip地址与它电脑mac地址进行绑定,那么下次出现网络故障,就可以直接mac地址定位到那几台电脑。

3、arp -d,当你觉得某条arp记录有问题时,可以删除。

功能为:删除所有ARP记录

其实如果想彻底清空ARP列表,需要您禁止所有网络连接,否则网络数据交互过程中仍然会产生新的ARP列表。

640-29

当你网络中出了问题,可能是有某些ip地址发生冲突了,mac对应的ip地址有误,那么你可以对它进行删除这条arp记录,然后重新添加新的记录,网络问题就会得到解决。

三、tracert命令的使用

tracert是路由跟踪命令,用于确定 IP 数据包访问目标所采取的路径。

在使用Tracert命令之前,我们先来简单地介绍一下它的语法。其中最简单也是最常用的命令格式为:

一、基本用法

640-28

Tracert  目标设备的ip地址或者网址:

例1、检测ip地址经过几个跃点

640-27

这里面是经过了两个跃点。

例2:检测网址经过几个跃点

640-30

例3、“tracert -d baidu.com”代表不将IP地址解析到主机名称,如下图所示:

640-27

例4、“tracert -h 3 baidu.com”代表本次tracert搜索的最大跳数,输入3表示搜索在路由器跳转3次,如下图所示:

640-31

这个就是查跟设备最近的几个连接点的问题,通常在网络问题中,先要排除前端跟设备直接连接的最近的几个设备是否有故障,如果这几个近点跟踪可以正常互通,那么问题可能就出现在后端。

例5、“tracert -w 6 baidu.com”代表tracert为每次回复所指定的毫秒数,其它命令根据需求,可以根据第二步图介绍使用,如下图所示:

640-37

当网络很慢,或者很卡时,我们要检测是那个设备的反应速度比较慢,所以这里面可以设个标准值,例如上面是直接显示回复6ms以内的设备,超过6ms的设备不显示,就是反应比较慢的,这个数值可以根据情况设置。

四、route命令使用

route命令用于显示和操作IP路由表。要实现两个不同的子网之间的通信,需要一台连接两个网络的路由器,或者同时位于两个网络的网关来实现。

route命令主要用来管理本机路由表,可以查看,添加、修改或删除路由表条目,也就是说可以让哪些ip地址可以访问网络,哪些ip段不能访问网络。

在我们做项目时,经常可能会用到外网与外网切换使用,这样就造成了插拔网线在切换内外网,极其麻烦,这个在我们弱电vip技术群中经常有朋友问题,能否内网和外网同时接入到笔记本,不用每次拔网线呢?

例如:

笔记本上一张机械网卡,一张无线网卡, 一般笔记本都是这样的配置,都联上了内外与外网,其中外网网关是49.222.151.207,内网网关10.168.1.1,如何实现双网卡同时使用有线网上内网、无线网上外网?

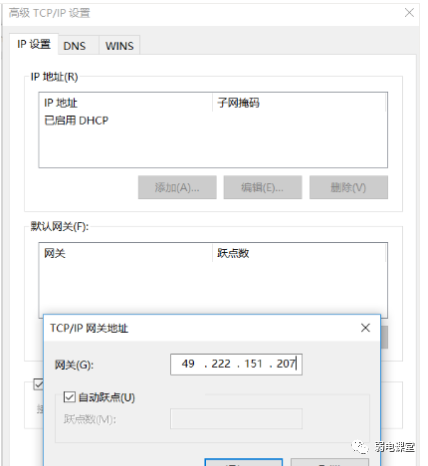

640-35

第一步:设置无线网卡为默认路由网关。

步骤:无线网络连接属性—Internet协议(TCP/IP)-属性-高级,手动添加无线路由网关,添加自己的外网网关即关,跃点数为“1”,是最高优先级。到了这一步,如果有线连接,无线连接同时存在的话,所有的数据都是经由无线网卡处理的。

第二步:查看当前路由表

使用route print命令看一个0.0.0.0的网络目标分别映射你的外内网的网关。

640-32

当然,这里面你也可以对当前的路由进行删除

640-27

第三步:

通过route命令,将所有网段添加到外网网卡,为默认路由,即所有的ip都走外网。

640-34

显示查看路由表,查看是否添加成功。

640-34

第四步:

通过route命令将内网网段添加到内网网卡,内网使用,即10.168.0.0这个ip段走内网。

显示查看路由表(route print命令),查看是否添加成功。

640-36

那么就设置成功了,整体的意思就是:

对于所有IP地址的访问,都从 49.222.151.207网关走;

但是,对于10.168.0.0开头的地址的访问,从10.168.1.1走。

这样,再也不用插拔网线这种粗鲁的方式来切换网络了。

H3C交换机恢复出厂和各种基本配置

一、不知道密码,如何恢复出厂设置

1、 开机启动,Ctrl+B进入bootrom菜单,选择恢复出厂设置。

2、用com线连上电脑,用超级终端进入,然后重启电脑,看提示按ctrl+b进入bootrom模式,然后按照菜单提示删除flash中的.cfg文件,然后重启就可以了。

二、将Trunk端口添加到vlan中

Trunk端口可以允许多个VLAN通过,也就是可以加入多个VLAN,所以Trunk端口的VLAN加入不可能是一个一个地加,而是采取批量添加的方式进行。但只能在以太网端口视图下进行配置,配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50~100 VLAN中。

1. <H3C> system-view

2. System View: return to User View with Ctrl+Z.

3. [H3C] interface Ethernet2/0/1

4. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100

5. Please wait…

6. Done.

表7-11 把Trunk端口添加到VLAN中的步骤

步骤 命令 用途说明
1 system-view

例如:<sysname> system-view

进入系统视图
2 interface interface-type interface-number

例如:[sysname] interface GigabitEthernet 1/0/1

进入以太网端口视图或端口组视图或二层聚合端口(三者必选其一)。进入以太网端口视图后,下面进行的配置只在当前端口下生效;进入端口组视图后,下面进行的配置将在端口组中的所有端口下生效;在二层聚合端口视图下执行该命令,则该配置将对二层聚合端口以及相应的所有成员端口生效。在配置过程中,如果某个成员端口配置失败,系统会自动跳过该成员端口继续配置其他成员端口;如果二层聚合端口配置失败,则不会再配置成员端口

port-group { manual port-group-name  | aggregation agg-id }和interface bridge-aggregation interface-number命令仅适用于少数支持端口组和二层聚合端口的H3C交换机系列,如S5500、S5100、S7500E等

port-group  { manual port-group-name | aggregation
agg-id }

例如:[Sysname] port-group manual group1

interface  bridge-aggregation interface-number

例如:[Sysname]  interface bridge-aggregation 1

3 port link-type trunk

例如:[sysname- GigabitEthernet1/0/1] port link-
type trunk

配置端口的链路类型为Trunk类型。交换机二层端口链路默认为Access类型,必须要使用本步命令进行转换,但不能直接在Hybrid端口上使用该命令转换成Trunk链路,而是要先使用port link-type access命令把该链路转换成Access链路,然后再使用本步命令转换成Trunk链路
4 port trunk permit vlan { vlan-id-list | all }

例如:[sysname-GigabitEthernet1/0/1] port  trunk
permit vlan
to 10

将以上Trunk端口加入到一个或多个VLAN,以实现允许来自指定VLAN的数据包通过(也就是Cisco IOS中所说的VLAN修剪)

二选一参数vlan-id-list = [ vlan-id1 [ to vlan-id2 ]  ]&<1-10>用于指定Trunk端口允许加入的VLAN的范围,vlan-id取值范围为1~4094。&<1-10>表示前面的参数最多可以重复输入10次,如果是分离VLAN,则各VLAN间用空格分隔

二选一选项all用来指定将以上中继口加入到所有VLAN中

默认情况下,所有Trunk端口只允许VLAN 1通过,可以用undo port trunk  permit vlan { vlan-id-list | all }命令将Trunk端口从指定的VLAN中删除。如果多次使用port trunk permit vlan命令,那么Trunk端口上允许通过的VLAN是这些vlan-id-list的集合

5 port trunk pvid vlan vlan-id

例如:[sysname-GigabitEthernet1/0/1]port trunk
pvid vlan
 10

(可选)设置以上Trunk端口的默认VLAN,参数vlan-id的取值范围为1~4094。本Trunk端口的默认VLAN ID和相连的对端交换机的Trunk端口的默认VLAN ID必须一致,否则报文将不能正确传输。而且必须设置为非主机所在VLAN的VLAN ID(通常是设置为VLAN 1,因为VLAN 1是任何端口都默认属于的端口,而且一般不添加主机,仅用于管理用途)。默认情况下,Trunk端口的默认VLAN为VLAN 1,可以用undo port trunk pvid命令恢复端口的默认VLAN ID,也就是1

【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。

三、H3C交换机基础配置说明

1、以太网端口的链路类型

Access link:只能允许某一个vlan的untagged数据流通过。

Trunk link:允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。

Hybrid link:允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。

hybrid link端口可以允许多个vlan的报文发送时不携带标签,而Trunk端口只允许缺省vlan的报文发送时不携带标签。

三种类型的端口可以共存在一台设备上。

2、VLAN配置命令

创建vlan      vlan 100 (1-4094)

删除vlan      undo vlan 100(1-4094)

在vlan中添加端口   portethernet 2/0/1

在vlan中删除端口   undo port ethernet 2/0/1

将端口加入到vlan    port access vlan 100 (1-4094)

将端口脱离vlan      undoport access vlan 100 (1-4094)

显示vlan信息 display vlan VLANID (1-4094)

定义端口为Trunk   port link-type trunk

删除端口的Trunk属性  undo portlink-type

定义端口可以传输的vlan   port trunk permit vlan VLANID

trunk链路允许所有的vlan通过:port trunk permit vlan all

在端口中删除可以传输的vlan:undo port trunk permit vlan VLANID



3、静态路由的配置命令和示例

[H3C]iproute-static ip-address{mask|mask-length} {interface-typeinterface-name|nexthop-address} [perference value] [reject|blackhole]

例如:

ip route-static 129.1.0.0 16 10.0.0.2

ip route-static 129.1.0.0 255.255.0.0 10.0.0.2

ip route-static 129.1.0.0 16 Serial 2/0

四、H3C交换机常用配置命令

1、配置主机名
[H3C]systemname H3C

2、配置console口密码
#进入系统视图。
<H3C> system-view
#进入AUX用户界面视图。
[H3C] user-interface aux 0
#设置通过Console口登录交换机的用户进行Password认证。
[H3C-ui-aux0] authentication-mode password
#设置用户的认证口令为加密方式,口令为123456。
[H3C-ui-aux0] set authentication passwordcipher 123456
#设置从AUX用户界面登录后可以访问的命令级别为2级。
[H3C-ui-aux0] user privilege level 2

3、配置Telnet
#进入系统视图。
<H3C> system-view
#进入VTY0用户界面视图。
[H3C] user-interface vty 0
#设置通过VTY0口登录交换机的用户进行Password认证。
[H3C-ui-vty0] authentication-mode password
#设置用户的认证口令为密码方式,口令为123456。
[H3C-ui-vty0] set authentication passwordcipher 123456
#设置从VTY0用户界面登录后可以访问的命令级别为2级。
[H3C-ui-vty0] user privilege level 2
#设置VTY0用户界面支持Telnet协议。
[H3C-ui-vty0] protocol inbound telnet

4、配置交换机VLAN 1管理地址
<H3C> system-view
[H3C] interface vlan-interface 1
[H3C-VLAN-interface1] ip address192.168.0.129 255.255.255.0

5、配置交换机网关地址
[H3C]ip route-static 0.0.0.00.0.0.0 192.168.0.1

6、配置HTTP服务
[H3C] local-user admin     #创建http用户
[H3C-luser-admin] service-type telnet
[H3C-luser-admin] authorization-attributelevel 3
[H3C-luser-admin] password cipheradmin  #设置http用户密码,并加密显示

7、配置SNMP
[H3C]snmp-agent
[H3C]snmp-agent community read123456  #设置snmp团体名称,权限为只读
[H3C]snmp-agent sys-info version v1 v2c   #设置snmp版本v1和v2

8、Qos端口限速
[H3C] interface gigabitethernet 1/0/1
#配置限速参数,端口进/出速率限制为5120kbps。
[H3C-GigabitEthernet1/0/1] qos lr inboundcir 5120
[H3C-GigabitEthernet1/0/1] qos lr outboundcir 5120

9、创建VLAN
[H3C] vlan 100

10、删除VLAN
[H3C] undo vlan 100

11、将端口加入vlan 100
[H3C] interface GigabitEthernet 1/0/24
[H3C] port access vlan 100

12、查看VLAN
[H3C]display vlan all

12、查看端口状态
[H3C]display interface GigabitEthernet1/0/24

14、启用端口
[H3C]interface GigabitEthernet 1/0/24
[H3C]undo shutdown

15、关闭端口
[H3C]interface GigabitEthernet 1/0/24
[H3C]shutdown

16、查看MAC地址列表
[H3C]display mac-address

17、查看arp信息
[H3C]display arp

18、查看current配置
[H3C]display current-configuration

19、查看saved配置
[H3C]display saved-configuration
注:current配置是保存在交换机内存里面,当交换机重启时,不会生效
要交换机重启时生效,必须保存在saved-configureation配置里

20、保存交换机配置
[H3C]save

二层聚合配置举例

 二层聚合配置举例

1. 组网需求

l              Device A与Device B通过各自的以太网端口GigabitEthernet1/0/1~GigabitEthernet1/0/3相互连接。

l              在Device A和Device B上分别配置链路聚合组,并使两端的VLAN 10和VLAN 20之间分别互通。

2. 组网图

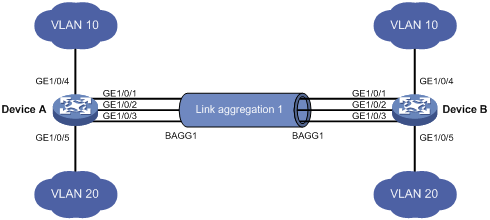

图1-3 聚合配置组网图

20110819_1243659_image005_723394_30005_0

3. 配置步骤

(1)        配置Device A

# 创建VLAN 10,并将端口GigabitEthernet1/0/4加入到该VLAN中。

<DeviceA> system-view

[DeviceA] vlan 10

[DeviceA-vlan10] port gigabitEthernet 1/0/4

[DeviceA-vlan10] quit

创建VLAN 20,并将端口GigabitEthernet1/0/5加入到该VLAN中。

[DeviceA] vlan 20

[DeviceA-vlan20] port gigabitEthernet 1/0/5

[DeviceA-vlan20] quit

创建二层聚合接口1

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] quit

分别将端口GigabitEthernet1/0/1 GigabitEthernet1/0/3加入到聚合组1中。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-gigabitethernet1/0/1] port link-aggregation group 1

[DeviceA-gigabitethernet1/0/1] quit

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-gigabitethernet1/0/2] port link-aggregation group 1

[DeviceA-gigabitethernet1/0/2] quit

[DeviceA] interface gigabitethernet 1/0/3

[DeviceA-gigabitethernet1/0/3] port link-aggregation group 1

[DeviceA-gigabitethernet1/0/3] quit

# 配置二层聚合接口1为Trunk端口,并允许VLAN 10和20的报文通过。

该配置将被自动同步到聚合组1内的所有成员端口上。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] port link-type trunk

[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10 20

 Please wait… Done.

 Configuring GigabitEthernet1/0/1… Done.

 Configuring GigabitEthernet1/0/2… Done.

 Configuring GigabitEthernet1/0/3… Done.

[DeviceA-Bridge-Aggregation1] quit

(2)        配置Device B

Device B的配置与Device A相似,配置过程略。

(3)        检验配置效果

# 查看Device A上所有聚合组的摘要信息。

[DeviceA] display link-aggregation summary

Aggregation Interface Type:

BAGG — Bridge-Aggregation, RAGG — Route-Aggregation

Loadsharing Type: Shar — Loadsharing, NonS — Non-Loadsharing

AGG                     Select    Unselect   Share

Interface               Ports     Ports      Type

——————————————————————————-

BAGG1                   3         0          Shar

以上信息表明,聚合组1为负载分担类型的聚合组,包含有三个选中端口。

H3C 链路聚合

二层聚合:

一、静态聚合

[SW]int Bridge-Aggregation 1

[SW-Ethernet1/0/1]port link-aggregation group 1

[SW-Ethernet1/0/2]port link-aggregation group 1

[SW-Bridge-Aggregation1]port link-type trunk

[SW-Bridge-Aggregation1]port  trunk permit vlan all 必须先加入端口再起Trunk,要不然会出错

二、动态聚合

[SW]int Bridge-Aggaregation 1

[SW-Bridge-Aggregation1]link-aggregation mode dynamic

[SW-Ethernet1/0/1]port link-aggregation group 1

[SW-Ethernet1/0/2]port link-aggregation group 1

[SW-Bridge-Aggregation1]port link-type trunk

[SW-Bridge-Aggregation1]port trunk permit vlan all

查看命令:

display link-aggregation summary

[S1]display link-aggregation verbose

负载分担:

[S1]link-aggregation load-sharing mode destination-mac  两端都配置(貌似接口也可以配置)

三层聚合:

[R2]int Route-Aggregation 1

[R2-Route-Aggregation1]ip add 12.1.1.2 24

[R2]int g0/0

[R2-GigabitEthernet0/0]port link-aggregation group 1

[R2-GigabitEthernet0/0]int g0/1

[R2-GigabitEthernet0/1]port link-aggregation group 1

负载分担:

[R1]link-aggregation global load-sharing mode source-ip destination-ip基于源IP,目的IP

华三交换机堆叠配置

1.华三交换机堆叠配置

Sw1

①. 调整IRF优先级并关闭IRF物理接口

1 system-view
2 irf member 1 priority 32
3 interface range FortyGigE 1/0/49 to FortyGigE 1/0/50
4 shutdown
5 quit

②.创建IRF端口组并将物理接口加入到IRF端口中

1 irf-port 1/2
2 port group interface FortyGigE 1/0/49
3 port group interface FortyGigE 1/0/50
4 quit

③.激活物理接口和IRF端口配置

1 interface range FortyGigE 1/0/49 to FortyGigE 1/0/50
2 undo shutdown
3 quit
4 save
5 irf-port-configuration active



Sw2

①.更改设备端口名,保存配置并重启

1 system-view
2 irf member 1 renumber 2
3 quit
4 save
5 reboot

②.启动IRF模式并重启设备

1 interface range FortyGigE 2/0/49 to FortyGigE 2/0/50
2 shutdown
3 quit

③.创建IRF端口组并将物理接口加入到IRF端口中

1 irf-port 2/1
2 port group interface FortyGigE 2/0/49
3 port group interface FortyGigE 2/0/50
4 quit

④.激活物理接口和IRF端口配置

1 interface range FortyGigE 2/0/49 to FortyGigE 2/0/50
2 undo shutdown
3 quit
4 save
5 irf-port-configuration active



验证

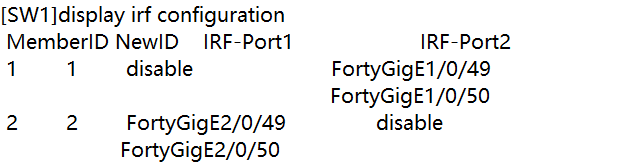

display irf configuration

1579846-20210301131608736-1779958761-1

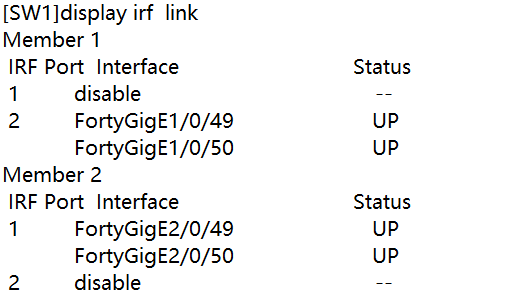

display irf link

1579846-20210301131811604-349542968-1







2.华三交换机心跳检测配置

1 interface Route-Aggregation64
2 description MAD
3 mad bfd enable
4 mad ip address 1.1.1.1 255.255.255.252 member 1
5 mad ip address 1.1.1.2 255.255.255.252 member 2
6 quit
7 interface Ten-GigabitEthernet1/0/48
8 port link-mode route
9 port link-aggregation group 64
10 quit
11 interface Ten-GigabitEthernet2/0/48
12 port link-mode route
13 port link-aggregation group 64
14 quit



验证

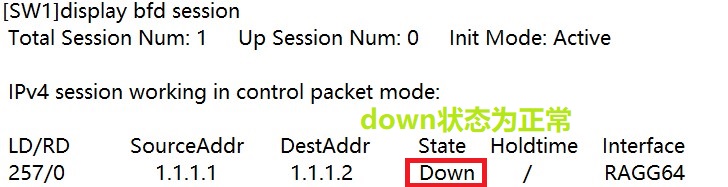

display bfd session

1579846-20210301133548429-935214507-1



1 display interface brief
2 #拔掉所有的堆叠线,主设备物理端口UP状态正常;从设备物理端口DOWN正常

h3c交换机管理ip配置方法

h3c交换机管理ip配置方法
(H3C)system-view
[H3C]interface Vlan-interface 1(进入管理VLAN)
[H3C-Vlan-interface1]undo ip address(取消管理VLAN原有的IP地址)
[H3C-Vlan-interface1]ip address 10.153.17.82 255.255.255.0(配置以太网交换机管理VLAN的IP地址
|为10.153.17.82)第二步:用户通过Console口,在以太网交换机上配置欲登录的WEB网管用户名和认证口令。
通过Console口,添加以太网交换机的WEB用户,用户级别设为3(管理级用户)
[H3C]local-user admin(设置用户名为admin)
[H3C-luser-admin]service-type telnet level3(设置级别3)[H3C-luser-admin]password simple admin(设置密码admin)
配置交换机到网关的静态路由
[H3C]ip route-static 0.0.0.0 255.255.255.255 192.168.0.1(网关的IP地址为192.168.0.50)

H3C的配置telnet 登录步骤是这样的:
1:[H3C]local-user admin

建立本地用户 用户名 admin
2:[H3C-luser-admin]password simple admin

配置admin 用户的密码这里是明文方式
3:[H3C-luser-admin]service-type telnet

配置telnet 服务,意思是允许telnet使用该用户进行认证
4:[H3C-luser-admin]authorization-attribute level 3

赋予admin 最高权限3 权限级别 0到3
5:[H3C]user-interface vty 0 4

配置终端连接vty ,就是远程连接方式,有telnet也有ssh等,自己选。
6:[H3C-ui-vty0-4]authentication-mode scheme

使用AAA认证,意思是用本地用户进行认证,telnet登录时 要求输入用户名和密码。

华三交换机irf堆叠配置举例

1.irf堆叠介绍

IRF(Intelligent Resilient Framework,智能弹性架构)是 H3C 自主研发的软件虚拟化技术,通过将多台设备虚拟为一台设备,可以简化网络拓扑,提高管理效率,并能提供 1:N 的设备级备份,帮助您实现业界领先的企业网、数据中心汇聚/核心层解决方案。

硬件限制

S5820V2 和 S5830V2 系列交换机不但可以与本系列内的交换机建立 IRF,而且这两个系列的设备之间也能够建立 IRF,但都不能与其它系列的产品建立 IRF。

软件限制

参与组建 IRF 的 S5820V2&S5830V2 系列交换机必须使用相同的软件版本

连接及端口限制S5820V2-52Q/S5820V2-52QF/S5820V2-54QS-GE 交换机上的所有 10GE 以太网口、SFP+口或QSFP+口以及 S5830V2-24S 交换机上的所有 SFP+口都可以用于 IRF 连接。如果选择 10GE 以太网口或 SFP+口作为 IRF 物理端口,需要注意的是:
• S5820V2-52QF/S5830V2-24S 设备上的 SFP+口根据端口编号进行分组,从编号 1 开始,按
端口编号由小到大的顺序,每4个SFP+口分为一组。同一组中的所有端口用途必须相同,即必须同时作为普通业务端口或 IRF 物理端口。
• S5820V2-52Q 设备上的 10GE 以太网口根据端口编号进行分组,从编号 1 开始,按端口编号由小到大的顺序,每 4 个 10GE 以太网口分为一组。同一组中的所有端口用途必须相同,即必须同时作为普通业务端口或 IRF 物理端口。
• S5820V2-54QS-GE设备上的 4个 SFP+口用途必须相同,即必须同时作为 IRF物理端口或普通业务端口。
• 在将某个 10GE 以太网口或 SFP+口与 IRF 端口进行绑定或取消绑定之前,必须先对该接口所在组内的所有接口执行 shutdown 操作;在完成绑定或取消绑定操作后,再对同组内所有接口执行 undo shutdown 操作。使用接口批量配置功能可以更快捷的完成以上操作。

看完介绍,我再举个例子具体讲解下irf是如何配置的

2. 配置举例







首先我们先确认一些信息
使用的堆叠口为XG1/0/49 到 XG1/0/52
左边的设备设置member 号为1使用irf端口1-1
右边的设备设置member 号为2使用irf端口2-2
左边的设备irf优先级为32作为主设备,右边的设备irf优先级为1作为备用设备
好的,我们先看下没有做irf前设备时啥样的:
在左边的设备上敲dis irf 查看 irf信息

[H3C-Ten-GigabitEthernet1/0/51]dis irf
MemberID Role Priority CPU-Mac Description
*+1 Master 1 58ab-818c-0104 —
————————————————–
* indicates the device is the master.
+ indicates the device through which the user logs in.

The bridge MAC of the IRF is: 58ab-818c-0100
Auto upgrade : yes
Mac persistent : 6 min
Domain ID : 0

memberid就是设备的member号,member号决定了端口号

交换机的端口命名格式: 接口类型/ 框号/插槽号/端口号
当member号发生改变时,对应端口的框号就会发送改变

ole下面写的时Master代表时主设备的意思,与之对应的是Standby备用设备
当设备没有做irf时每台设备都会宣称自己时master主设备,当irf配置生效后,同一irf组中只用优先级最大的设备才会宣传自己时master ,其余设备会宣传自己时Standby备用设备
我们可以先看下左边设备上的端口是否包含右边设备的端口

<H3C>dis interface brief
Brief information on interfaces in route mode:
Link: ADM – administratively down; Stby – standby
Protocol: (s) – spoofing
Interface Link Protocol Primary IP Description
InLoop0 UP UP(s) —
MGE0/0/0 DOWN DOWN —
NULL0 UP UP(s) —
REG0 UP — —

Brief information on interfaces in bridge mode:
Link: ADM – administratively down; Stby – standby
Speed: (a) – auto
Duplex: (a)/A – auto; H – half; F – full
Type: A – access; T – trunk; H – hybrid
Interface Link Speed Duplex Type PVID Description
FGE1/0/53 DOWN 40G A A 1
FGE1/0/54 DOWN 40G A A 1
GE1/0/1 DOWN auto A A 1
GE1/0/2 DOWN auto A A 1
GE1/0/3 DOWN auto A A 1
GE1/0/4 DOWN auto A A 1
GE1/0/5 DOWN auto A A 1
GE1/0/6 DOWN auto A A 1
GE1/0/7 DOWN auto A A 1
GE1/0/8 DOWN auto A A 1
GE1/0/9 DOWN auto A A 1
GE1/0/10 DOWN auto A A 1
GE1/0/11 DOWN auto A A 1
GE1/0/12 DOWN auto A A 1
GE1/0/13 DOWN auto A A 1
GE1/0/14 DOWN auto A A 1
GE1/0/15 DOWN auto A A 1
GE1/0/16 DOWN auto A A 1
GE1/0/17 DOWN auto A A 1
GE1/0/18 DOWN auto A A 1
GE1/0/19 DOWN auto A A 1
GE1/0/20 DOWN auto A A 1
GE1/0/21 DOWN auto A A 1
GE1/0/22 DOWN auto A A 1
GE1/0/23 DOWN auto A A 1
GE1/0/24 DOWN auto A A 1
GE1/0/25 DOWN auto A A 1
GE1/0/26 DOWN auto A A 1
GE1/0/27 DOWN auto A A 1
GE1/0/28 DOWN auto A A 1
GE1/0/29 DOWN auto A A 1
GE1/0/30 DOWN auto A A 1
GE1/0/31 DOWN auto A A 1
GE1/0/32 DOWN auto A A 1
GE1/0/33 DOWN auto A A 1
GE1/0/34 DOWN auto A A 1
GE1/0/35 DOWN auto A A 1
GE1/0/36 DOWN auto A A 1
GE1/0/37 DOWN auto A A 1
GE1/0/38 DOWN auto A A 1
GE1/0/39 DOWN auto A A 1
GE1/0/40 DOWN auto A A 1
GE1/0/41 DOWN auto A A 1
GE1/0/42 DOWN auto A A 1
GE1/0/43 DOWN auto A A 1
GE1/0/44 DOWN auto A A 1
GE1/0/45 DOWN auto A A 1
GE1/0/46 DOWN auto A A 1
GE1/0/47 DOWN auto A A 1
GE1/0/48 DOWN auto A A 1
XGE1/0/49 DOWN 10G F A 1
XGE1/0/50 DOWN 10G F A 1
XGE1/0/51 DOWN 10G F A 1
XGE1/0/52 DOWN 10G F A 1

<H3C>

只能看到自己的端口信息

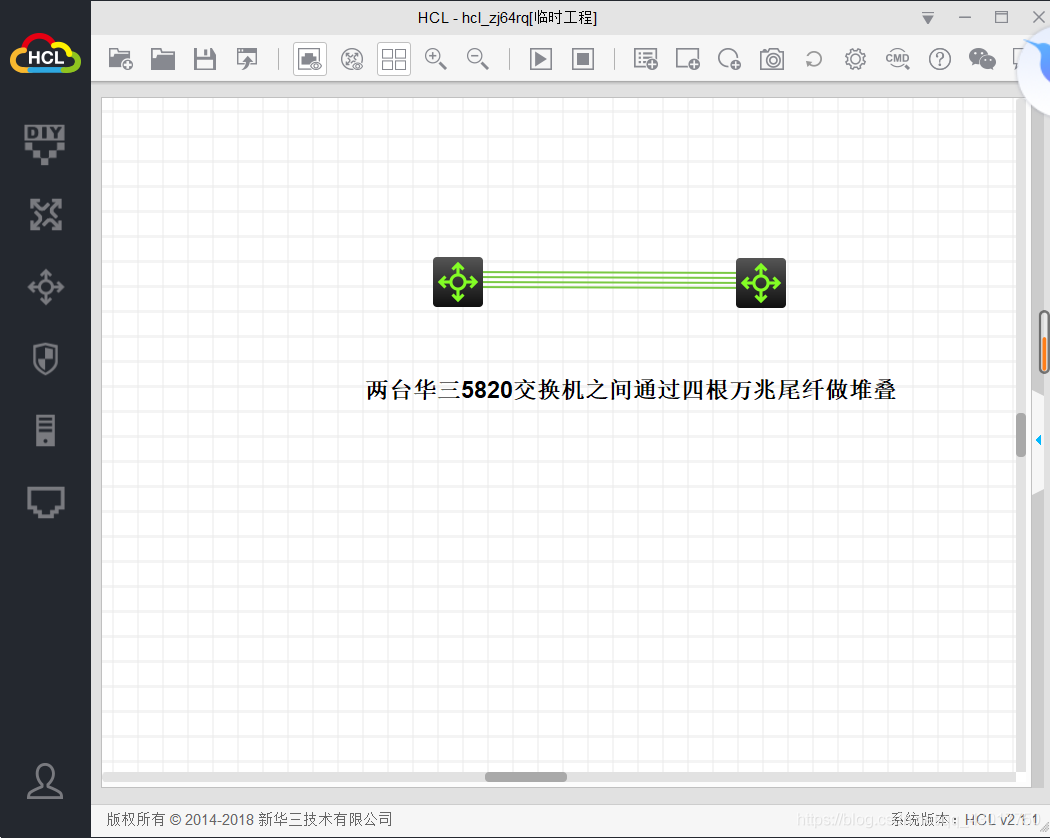

现在配置irf (注意配置前需要将堆叠线拆除)
就像这样

左边的交换机的配置

[H3C]interface range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/52
# 进入端口Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/52 批量配置组中
[H3C-if-range]shutdown
#关闭批量配置组中的所有端口
[H3C-if-range]quit
#退出批量配置组
[H3C]irf member 1 priority 32
#配置当前的irf成员id1的优先级为32(最高等级32,默认为1)
[H3C]irf-port 1/1
#进入irf端口1/1
[H3C-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/49
#将端口Ten-GigabitEthernet 1/0/49 加入到当前irf端口中
You must perform the following tasks for a successful IRF setup:
Save the configuration after completing IRF configuration.
Execute the “irf-port-configuration active” command to activate the IRF ports.
#提示说:必须使用命令”irf-port-configuration active” 激活irf端口配置
[H3C-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/50
#将端口Ten-GigabitEthernet 1/0/50 加入到当前irf端口中
[H3C-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/51
#将端口Ten-GigabitEthernet 1/0/51 加入到当前irf端口中
[H3C-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/52
#将端口Ten-GigabitEthernet 1/0/52 加入到当前irf端口中
[H3C-irf-port1/1]quit
#退出irf端口1/1
[H3C]irf-port-configuration active
#激活irf端口配置
[H3C]interface range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/52
# 进入端口Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/52 批量配置组中
[H3C-if-range]undo shutdown
#开启批量配置组中的所有端口
[H3C-if-range]save
#保存当前配置信息
The current configuration will be written to the device. Are you sure? [Y/N]:y
Please input the file name(*.cfg)[flash:/startup.cfg]
(To leave the existing filename unchanged, press the enter key):
Validating file. Please wait…
Saved the current configuration to mainboard device successfully.
[H3C-if-range]

#此时左边交换机上的irf配置已经做完了
具体的配置命令脚本我会在结尾出分享出来,请各位读者耐心阅读,谢谢!!!

我们再来配置右边的交换机
首先我们在右边交换机上配置如下命令将其irf成员id变成2

[H3C]irf member 1 renumber 2
#首先我们将当前的irf成员id1重命名为2
Renumbering the member ID may result in configuration change or loss. Continue?[Y/N]:y
#提示:重新编号成员ID可能会导致配置更改或丢失。继续?,我们输入y即可
[H3C]quit
#退出系统视图
<H3C>reboot
#重启设备

此时重启完设备后irf 成员id就会变成2
我们查看下重启后的irf信息,发现irf成员id变成2

[H3C]dis irf
MemberID Role Priority CPU-Mac Description
*+2 Master 1 58ab-8bfb-0204 —
————————————————–
* indicates the device is the master.
+ indicates the device through which the user logs in.

The bridge MAC of the IRF is: 58ab-8bfb-0200
Auto upgrade : yes
Mac persistent : 6 min
Domain ID : 0

端口号也会发生变化

[H3C]dis interface brief
Brief information on interfaces in route mode:
Link: ADM – administratively down; Stby – standby
Protocol: (s) – spoofing
Interface Link Protocol Primary IP Description
InLoop0 UP UP(s) —
MGE0/0/0 DOWN DOWN —
NULL0 UP UP(s) —
REG0 UP — —

Brief information on interfaces in bridge mode:
Link: ADM – administratively down; Stby – standby
Speed: (a) – auto
Duplex: (a)/A – auto; H – half; F – full
Type: A – access; T – trunk; H – hybrid
Interface Link Speed Duplex Type PVID Description
FGE2/0/53 DOWN 40G A A 1
FGE2/0/54 DOWN 40G A A 1
GE2/0/1 DOWN auto A A 1
GE2/0/2 DOWN auto A A 1
GE2/0/3 DOWN auto A A 1
GE2/0/4 DOWN auto A A 1
GE2/0/5 DOWN auto A A 1
GE2/0/6 DOWN auto A A 1
GE2/0/7 DOWN auto A A 1
GE2/0/8 DOWN auto A A 1
GE2/0/9 DOWN auto A A 1
GE2/0/10 DOWN auto A A 1
GE2/0/11 DOWN auto A A 1
GE2/0/12 DOWN auto A A 1
GE2/0/13 DOWN auto A A 1
GE2/0/14 DOWN auto A A 1
GE2/0/15 DOWN auto A A 1
GE2/0/16 DOWN auto A A 1
GE2/0/17 DOWN auto A A 1
GE2/0/18 DOWN auto A A 1
GE2/0/19 DOWN auto A A 1
GE2/0/20 DOWN auto A A 1
GE2/0/21 DOWN auto A A 1
GE2/0/22 DOWN auto A A 1
GE2/0/23 DOWN auto A A 1
GE2/0/24 DOWN auto A A 1
GE2/0/25 DOWN auto A A 1
GE2/0/26 DOWN auto A A 1
GE2/0/27 DOWN auto A A 1
GE2/0/28 DOWN auto A A 1
GE2/0/29 DOWN auto A A 1
GE2/0/30 DOWN auto A A 1
GE2/0/31 DOWN auto A A 1
GE2/0/32 DOWN auto A A 1
GE2/0/33 DOWN auto A A 1
GE2/0/34 DOWN auto A A 1
GE2/0/35 DOWN auto A A 1
GE2/0/36 DOWN auto A A 1
GE2/0/37 DOWN auto A A 1
GE2/0/38 DOWN auto A A 1
GE2/0/39 DOWN auto A A 1
GE2/0/40 DOWN auto A A 1
GE2/0/41 DOWN auto A A 1
GE2/0/42 DOWN auto A A 1
GE2/0/43 DOWN auto A A 1
GE2/0/44 DOWN auto A A 1
GE2/0/45 DOWN auto A A 1
GE2/0/46 DOWN auto A A 1
GE2/0/47 DOWN auto A A 1
GE2/0/48 DOWN auto A A 1
XGE2/0/49 DOWN 10G F A 1
XGE2/0/50 DOWN 10G F A 1
XGE2/0/51 DOWN 10G F A 1
XGE2/0/52 DOWN 10G F A 1

[H3C]

好的,我们继续配置右边的交换机

[H3C]interface range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/52
# 进入端口Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/52 批量配置组中
[H3C-if-range]shutdown
#关闭批量配置组中的所有端口
[H3C]irf member 2 priority 1
#配置当前的irf成员id2的优先级为1(最高等级32,默认为1)
[H3C]irf-port 2/2
#进入irf端口2/2
[H3C-irf-port2/2]port group interface Ten-GigabitEthernet 2/0/49
#将端口Ten-GigabitEthernet 1/0/49 加入到当前irf端口中
You must perform the following tasks for a successful IRF setup:
Save the configuration after completing IRF configuration.
Execute the “irf-port-configuration active” command to activate the IRF ports.
#提示说:必须使用命令”irf-port-configuration active” 激活irf端口配置
[H3C-irf-port2/2]port group interface Ten-GigabitEthernet 2/0/50
#将端口Ten-GigabitEthernet 2/0/50 加入到当前irf端口中
[H3C-irf-port2/2]port group interface Ten-GigabitEthernet 2/0/51
#将端口Ten-GigabitEthernet 2/0/51 加入到当前irf端口中
[H3C-irf-port2/2]port group interface Ten-GigabitEthernet 2/0/52
#将端口Ten-GigabitEthernet 2/0/52 加入到当前irf端口中
[H3C-irf-port2/2]quit
#退出irf端口2/2
[H3C]irf-port-configuration active
#激活irf端口配置
[H3C]interface range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/52
# 进入端口Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/52 批量配置组中
[H3C-if-range]undo shutdown
#开启批量配置组中的所有端口
[H3C-if-range]quit
#退出批量配置组
[H3C]save
#保存当前配置信息
The current configuration will be written to the device. Are you sure? [Y/N]:y
Please input the file name(*.cfg)[flash:/startup.cfg]
(To leave the existing filename unchanged, press the enter key):
flash:/startup.cfg exists, overwrite? [Y/N]:y
Validating file. Please wait…
Saved the current configuration to mainboard device successfully.
[H3C]

好的,此时irf配置我们已经全部做完了,将堆叠口的万兆尾纤插上后,右边的交换机(也就时我们计划作为备用设备的那台交换机)就会重启,重启完成后堆叠就成功了。

好的,我们再左边交换机上查看配置信息

<H3C>dis irf
MemberID Role Priority CPU-Mac Description
*+1 Master 1 58ab-818c-0104 —
2 Standby 1 58ab-8bfb-0204 —
————————————————–
* indicates the device is the master.
+ indicates the device through which the user logs in.

The bridge MAC of the IRF is: 58ab-818c-0100
Auto upgrade : yes
Mac persistent : 6 min
Domain ID : 0

此时我们可以看到有两个设备了,
一个的member id 为1 优先级为32 是(master)主设备
另一个的member id 为2 优先级为1 是(standby)备用设备
星号标识的是master(主设备)
加号标识的是当前登陆的设备
也就是说我们当前登陆的左边的这台交换机是主设备
我们再来看 下是否能在左边设备上看到右边设备上的端口

<H3C>dis interface brief
Brief information on interfaces in route mode:
Link: ADM – administratively down; Stby – standby
Protocol: (s) – spoofing
Interface Link Protocol Primary IP Description
InLoop0 UP UP(s) —
MGE0/0/0 DOWN DOWN —
NULL0 UP UP(s) —
REG0 UP — —

Brief information on interfaces in bridge mode:
Link: ADM – administratively down; Stby – standby
Speed: (a) – auto
Duplex: (a)/A – auto; H – half; F – full
Type: A – access; T – trunk; H – hybrid
Interface Link Speed Duplex Type PVID Description
FGE1/0/53 DOWN 40G A A 1
FGE1/0/54 DOWN 40G A A 1
FGE2/0/53 DOWN 40G A A 1
FGE2/0/54 DOWN 40G A A 1
GE1/0/1 DOWN auto A A 1
GE1/0/2 DOWN auto A A 1
GE1/0/3 DOWN auto A A 1
GE1/0/4 DOWN auto A A 1
GE1/0/5 DOWN auto A A 1
GE1/0/6 DOWN auto A A 1
GE1/0/7 DOWN auto A A 1
GE1/0/8 DOWN auto A A 1
GE1/0/9 DOWN auto A A 1
GE1/0/10 DOWN auto A A 1
GE1/0/11 DOWN auto A A 1
GE1/0/12 DOWN auto A A 1
GE1/0/13 DOWN auto A A 1
GE1/0/14 DOWN auto A A 1
GE1/0/15 DOWN auto A A 1
GE1/0/16 DOWN auto A A 1
GE1/0/17 DOWN auto A A 1
GE1/0/18 DOWN auto A A 1
GE1/0/19 DOWN auto A A 1
GE1/0/20 DOWN auto A A 1
GE1/0/21 DOWN auto A A 1
GE1/0/22 DOWN auto A A 1
GE1/0/23 DOWN auto A A 1
GE1/0/24 DOWN auto A A 1
GE1/0/25 DOWN auto A A 1
GE1/0/26 DOWN auto A A 1
GE1/0/27 DOWN auto A A 1
GE1/0/28 DOWN auto A A 1
GE1/0/29 DOWN auto A A 1
GE1/0/30 DOWN auto A A 1
GE1/0/31 DOWN auto A A 1
GE1/0/32 DOWN auto A A 1
GE1/0/33 DOWN auto A A 1
GE1/0/34 DOWN auto A A 1
GE1/0/35 DOWN auto A A 1
GE1/0/36 DOWN auto A A 1
GE1/0/37 DOWN auto A A 1
GE1/0/38 DOWN auto A A 1
GE1/0/39 DOWN auto A A 1
GE1/0/40 DOWN auto A A 1
GE1/0/41 DOWN auto A A 1
GE1/0/42 DOWN auto A A 1
GE1/0/43 DOWN auto A A 1
GE1/0/44 DOWN auto A A 1
GE1/0/45 DOWN auto A A 1
GE1/0/46 DOWN auto A A 1
GE1/0/47 DOWN auto A A 1
GE1/0/48 DOWN auto A A 1
GE2/0/1 DOWN auto A A 1
GE2/0/2 DOWN auto A A 1
GE2/0/3 DOWN auto A A 1
GE2/0/4 DOWN auto A A 1
GE2/0/5 DOWN auto A A 1
GE2/0/6 DOWN auto A A 1
GE2/0/7 DOWN auto A A 1
GE2/0/8 DOWN auto A A 1
GE2/0/9 DOWN auto A A 1
GE2/0/10 DOWN auto A A 1
GE2/0/11 DOWN auto A A 1
GE2/0/12 DOWN auto A A 1
GE2/0/13 DOWN auto A A 1
GE2/0/14 DOWN auto A A 1
GE2/0/15 DOWN auto A A 1
GE2/0/16 DOWN auto A A 1
GE2/0/17 DOWN auto A A 1
GE2/0/18 DOWN auto A A 1
GE2/0/19 DOWN auto A A 1
GE2/0/20 DOWN auto A A 1
GE2/0/21 DOWN auto A A 1
GE2/0/22 DOWN auto A A 1
GE2/0/23 DOWN auto A A 1
GE2/0/24 DOWN auto A A 1
GE2/0/25 DOWN auto A A 1
GE2/0/26 DOWN auto A A 1
GE2/0/27 DOWN auto A A 1
GE2/0/28 DOWN auto A A 1
GE2/0/29 DOWN auto A A 1
GE2/0/30 DOWN auto A A 1
GE2/0/31 DOWN auto A A 1
GE2/0/32 DOWN auto A A 1
GE2/0/33 DOWN auto A A 1
GE2/0/34 DOWN auto A A 1
GE2/0/35 DOWN auto A A 1
GE2/0/36 DOWN auto A A 1
GE2/0/37 DOWN auto A A 1
GE2/0/38 DOWN auto A A 1
GE2/0/39 DOWN auto A A 1
GE2/0/40 DOWN auto A A 1
GE2/0/41 DOWN auto A A 1
GE2/0/42 DOWN auto A A 1
GE2/0/43 DOWN auto A A 1
GE2/0/44 DOWN auto A A 1
GE2/0/45 DOWN auto A A 1
GE2/0/46 DOWN auto A A 1
GE2/0/47 DOWN auto A A 1
GE2/0/48 DOWN auto A A 1
XGE1/0/49 UP 10G F — —
XGE1/0/50 UP 10G F — —
XGE1/0/51 UP 10G F — —
XGE1/0/52 UP 10G F — —
XGE2/0/49 UP 10G F — —
XGE2/0/50 UP 10G F — —
XGE2/0/51 UP 10G F — —
XGE2/0/52 UP 10G F — —

<H3C>

可以看到右边交换机上的端口

配置命令脚本分享

左边的交换机

#
sys
#
interface range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/52
#
shutdown
#
quit
#
irf member 1 priority 32
#
irf-port 1/1
#
port group interface Ten-GigabitEthernet 1/0/49
#
port group interface Ten-GigabitEthernet 1/0/50
#
port group interface Ten-GigabitEthernet 1/0/51
#
port group interface Ten-GigabitEthernet 1/0/52
#
quit
#
irf-port-configuration active
#
interface range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/52
#
undo shutdown
#
save

右边交换机的命令

sys
#
irf member 1 renumber 2
#
quit
#
reboot
#
sys
#
interface range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/52
#
shutdown
#
irf member 2 priority 1
#
irf-port 2/2
#
port group interface Ten-GigabitEthernet 2/0/49
#
port group interface Ten-GigabitEthernet 2/0/50
#
port group interface Ten-GigabitEthernet 2/0/51
#
port group interface Ten-GigabitEthernet 2/0/52
#
quit
#
irf-port-configuration active
#
interface range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/52
#
undo shutdown
#
quit
#
save

S5560-EI系列交换机配置堆叠IRF

第一个交换机:
<H3C>…用户视图
<H3C> system-visew (sys)…系统视图
irf member 1 renumber 1…将1号机的编号改为1(默认为1)
irf member 1 priority 5…修改1号机的irf优先级为5 优先级高的选为master的可能性越大
interface Ten-GigabitEthernrt 1/0/51…进入1/0/51端口
shutdown …关闭51端口
interface Ten-GigabitEthernrt 1/0/52…进入1/0/52端口
shutdown …关闭52端口
quit…退出到系统视图
irf-port 1/2…创建1号机的第一个虚拟堆叠口
port group interface Ten-GigabitEthernet1/0/51
port group interface Ten-GigabitEthernet1/0/52…将51 52口与堆叠口绑定
save…保存配置
irf-port- configuration active…重要一步,激活IRF,很多人会忽略这条命令

第二个交换机:
irf member 1 renumber 2…将2号机的编号改为2(默认为1)
irf member 1 priority 4…修改2号机的irf优先级为4
interface Ten-GigabitEthernrt 1/0/51…进入1/0/51端口
shutdown …关闭51端口
interface Ten-GigabitEthernrt 1/0/52…进入1/0/52端口
shutdown …关闭52端口
quit…退出到系统视图
quit…退出到用户视图
reboot…重新启动,编号改为2
irf-port 2/2…创建2号机的第一个虚拟堆叠口
port group interface Ten-GigabitEthernet2/0/51
port group interface Ten-GigabitEthernet2/0/52…将51 52口与堆叠口绑定
save…保存配置
irf-port- configuration active…重要一步,激活IRF,很多人会忽略这条命令
———————————–
©著作权归作者所有:来自51CTO博客作者噷嗳伱的原创作品,如需转载,请注明出处,否则将追究法律责任
H3C S5560-EI系列交换机配置堆叠IRF
https://blog.51cto.com/u_13506095/2045561

H3C交换机如何配置?如何一步步的创建vlan?

一、H3C交换机的基本配置

我们先来了解下h3c的配置命令与功能,都是常用的,基本上大部分网络配置都少不了这些命令。

1、基本配置
<H3C>           //用户直行模式提示符,用户视图
<H3C>system-view        //进入配置视图
[H3C] sysname xxx     //设置主机名成为xxx这里使用修改特权用户密码

2、用户配置

<H3C>system-view

[H3C]super passwordH3C         //设置用户分级密码

[H3C]undo superpassword         //删除用户分级密码

[H3C]localuser bigheap 1234561         //Web网管用户设置,1为管理级用户

[H3C]undo localuser bigheap        //删除Web网管用户

[H3C]user-interface aux 0         //只支持0

[H3C-Aux]idle-timeout 250         //设置超时为2分50秒,若为0则表示不超时,默认为5分钟

[H3C-Aux]undoidle-timeout         //恢复默认值

[H3C]user-interface vty 0         //只支持0和1

[H3C-vty]idle-timeout 250         //设置超时为2分50秒,若为0则表示不超时,默认为5分钟

[H3C-vty]undoidle-timeout         //恢复默认值

[H3C-vty]set authentication password123456         //设置telnet密码,必须设置

[H3C-vty]undo set authenticationpassword      //取消密码

[H3C]displayusers         //显示用户

[H3C]displayuser-interface         //用户界面状态

3、vlan配置

[H3C]vlan 2                //创建VLAN2

[H3C]undo vlanall         //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除

[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7         //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口

[H3C-vlan2]port-isolate enable       //打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能

[H3C-Ethernet0/4]port-isolate uplink-portvlan 2       //设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置

[H3C]display vlan all         //显示所有VLAN的详细信息

[H3C]user-group 20         //创建user-group 20,默认只存在user-group 1

[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7         //将4到7号端口加入到VLAN20中,初始时都属于user-group 1中

[H3C]display user-group 20         //显示user-group 20的相关信息

四、交换机ip配置

[H3C]vlan 20                //创建vlan

[H3C]management-vlan 20          //管理vlan

[H3C]interface vlan-interface 20         //进入并管理vlan20

[H3C]undo interface vlan-interface 20         //删除管理VLAN端口

[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0      //配置管理VLAN接口静态IP地址

[H3C-Vlan-interface20]undo ipaddress         //删除IP地址

[H3C-Vlan-interface20]ip gateway 192.168.1.1         //指定缺省网关(默认无网关地址)

[H3C-Vlan-interface20]undo ip gateway

[H3C-Vlan-interface20]shutdown        //关闭接口

[H3C-Vlan-interface20]undo shutdown         //开启

[H3C]display ip         //显示管理VLAN接口IP的相关信息

[H3C]display interface vlan-interface20         //查看管理VLAN的接口信息

<H3C>debugging ip         //开启IP调试功能

<H3C>undo debugging ip

5、DHCP客户端配置

[H3C-Vlan-interface20]ip address dhcp-alloc        // 管理VLAN接口通过DHCP方式获取IP地址

[H3C-Vlan-interface20]undo ip address dhcp-alloc        // 取消

[H3C]display dhcp        //显示DHCP客户信息

<H3C>debugging dhcp-alloc         //开启DHCP调试功能

<H3C>undo debugging dhcp-alloc

6、端口配置

[H3C]interface Ethernet0/3             //进入端口

[H3C-Ethernet0/3]shutdown           //关闭端口

[H3C-Ethernet0/3]speed 100         //速率可为10,100,1000和auto(缺省)

[H3C-Ethernet0/3]duplexfull         //双工,可为half,full和auto,光口和汇聚后不能配置

[H3C-Ethernet0/3]flow-control        //开启流控,默认为关闭

[H3C-Ethernet0/3]broadcast-suppression 20         //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响

[H3C-Ethernet0/3]loopback internal         //内环测试

[H3C-Ethernet0/3]port link-type trunk         //设置链路的类型为trunk

[H3C-Ethernet0/3]port trunk pvid vlan 20         //设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)

[H3C-Ethernet0/3]port access vlan 20         //将当前access端口加入指定的VLAN

[H3C-Ethernet0/3]port trunk permit vlanall         //允许所有的VLAN通过当前的trunk端口,可多次使用该命令

[H3C-Ethernet0/3]mdiauto         //设置以太端口为自动监测,normal为直通线,across为交叉线

[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4         //将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚

[H3C]undo link-aggregation Ethernet 0/1     //删除该汇聚组

[H3C]link-aggregation mode egress         //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为  ingress,egress和both,缺省为both

[H3C]monitor-port Ethernet 0/2         //将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变

[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both         //将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文

[H3C]display mirror

[H3C]display interface Ethernet 0/3

<H3C>resetcounters         //清除所有端口的统计信息

[H3C]display link-aggregation Ethernet0/3         //显示端口汇聚信息

[H3C-Ethernet0/3]virtual-cable-test        //诊断该端口的电路状况

7、qos优先级配置

  QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速

[H3C-Ethernet0/3]priority 7         //设置端口优先级为7,默认为0

[H3C]priority-trustcos         //设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式

[H3C]queue-scheduler hq-wrr 2 4 6 8         //设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8

[H3C-Ethernet0/3]line-rate inbound 29      //将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192…1.792M;

29-127时,速率为(rate-27)*1024,即2M,3M,4M…100M。

[H3C]displayqueue-scheduler         //显示队列调度模式及参数

[H3C]displaypriority-trust         //显示优先级信任模式

二、H3C交换机常用配置命令

1、配置主机名
[H3C]systemname H3C

2、配置console口密码
#进入系统视图。
<H3C> system-view
#进入AUX用户界面视图。
[H3C] user-interface aux 0
#设置通过Console口登录交换机的用户进行Password认证。
[H3C-ui-aux0] authentication-mode password
#设置用户的认证口令为加密方式,口令为123456。
[H3C-ui-aux0] set authentication passwordcipher 123456
#设置从AUX用户界面登录后可以访问的命令级别为2级。
[H3C-ui-aux0] user privilege level 2

3、配置Telnet
#进入系统视图。
<H3C> system-view
#进入VTY0用户界面视图。
[H3C] user-interface vty 0
#设置通过VTY0口登录交换机的用户进行Password认证。
[H3C-ui-vty0] authentication-mode password
#设置用户的认证口令为密码方式,口令为123456。
[H3C-ui-vty0] set authentication passwordcipher 123456
#设置从VTY0用户界面登录后可以访问的命令级别为2级。
[H3C-ui-vty0] user privilege level 2
#设置VTY0用户界面支持Telnet协议。
[H3C-ui-vty0] protocol inbound telnet

4、配置交换机VLAN 1管理地址
<H3C> system-view
[H3C] interface vlan-interface 1
[H3C-VLAN-interface1] ip address192.168.0.129 255.255.255.0

5、配置交换机网关地址
[H3C]ip route-static 0.0.0.00.0.0.0 192.168.0.1

6、配置HTTP服务
[H3C] local-user admin     #创建http用户
[H3C-luser-admin] service-type telnet
[H3C-luser-admin] authorization-attributelevel 3
[H3C-luser-admin] password cipheradmin  #设置http用户密码,并加密显示

7、配置SNMP
[H3C]snmp-agent
[H3C]snmp-agent community read123456  #设置snmp团体名称,权限为只读
[H3C]snmp-agent sys-info version v1 v2c   #设置snmp版本v1和v2

8、Qos端口限速
[H3C] interface gigabitethernet 1/0/1
#配置限速参数,端口进/出速率限制为5120kbps。
[H3C-GigabitEthernet1/0/1] qos lr inboundcir 5120
[H3C-GigabitEthernet1/0/1] qos lr outboundcir 5120

9、创建VLAN
[H3C] vlan 100

10、删除VLAN
[H3C] undo vlan 100

11、将端口加入vlan 100
[H3C] interface GigabitEthernet 1/0/24
[H3C] port access vlan 100

12、查看VLAN
[H3C]display vlan all

12、查看端口状态
[H3C]display interface GigabitEthernet1/0/24

14、启用端口
[H3C]interface GigabitEthernet 1/0/24
[H3C]undo shutdown

15、关闭端口
[H3C]interface GigabitEthernet 1/0/24
[H3C]shutdown

16、查看MAC地址列表
[H3C]display mac-address

17、查看arp信息
[H3C]display arp

18、查看current配置
[H3C]display current-configuration

19、查看saved配置
[H3C]display saved-configuration
注:current配置是保存在交换机内存里面,当交换机重启时,不会生效
要交换机重启时生效,必须保存在saved-configureation配置里

20、保存交换机配置
[H3C]save

当然如果你对H3C的交换机配置仍然有诸多不了解,这里面弱电行业网分享一份关于《H3C交换机最详细配置实例手册》,有需要的朋友可以去下载下。

三、H3C交换机vlan配置案例

 为了避免广播报文泛滥和通信的安全性,某公司网络中使用VLAN技术来隔离部门间的二层流量。其中部门A使用VLAN 100,部门B使用VLAN 200。

部门A的终端用户使用192.168.1.0/24 IP网段,各终端用户配置的网关地址为192.168.1.1;

部门B的终端用户使用192.168.2.0/24 IP网段,各终端用户配置的网关地址为192.168.2.1;

现要求通过配置基于端口的VLAN和VLAN接口实现下面应用需求:

1 同一VLAN内的主机能够二层互通,不同VLAN内的主机不能二层互通,能够三层互通

2、通过配置使Device A作为部门A中用户的网关,Device B作为部门B中用户的网关。

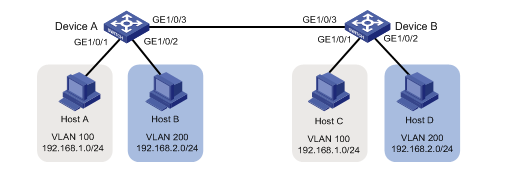

组网拓扑图如下:

640-19

 配置步骤

1、配置Device A

# 创建VLAN 100,并将GigabitEthernet 1/0/1加入VLAN 100。

<DeviceA> system-view

[DeviceA] vlan 100

[DeviceA-vlan100] port gigabitethernet 1/0/1

[DeviceA-vlan100] quit

# 创建Vlan-interface 100,并配置其IP地址为192.168.1.1/24。

[DeviceA] interface Vlan-interface 100

[DeviceA-Vlan-interface100] ip address 192.168.1.1 24

[DeviceA-Vlan-interface100] quit

# 创建VLAN 200,并将GigabitEthernet 1/0/2加入VLAN 200。

[DeviceA] vlan 200

[DeviceA-vlan200] port gigabitethernet 1/0/2

[DeviceA-vlan200] quit

# 创建Vlan-interface 200,并配置其IP地址为192.168.2.2/24。

[DeviceA] interface Vlan-interface 200

[DeviceA-Vlan-interface200] ip address 192.168.2.2 24

[DeviceA-Vlan-interface200] quit

# 为了使Device A上VLAN 100和VLAN 200的报文能发送给Device B,将GigabitEthernet 1/0/3的链路类型配置为Trunk,并允许VLAN 100和VLAN 200的报文通过,取消允许VLAN 1通过。

[DeviceA] interface gigabitethernet 1/0/3

[DeviceA-GigabitEthernet1/0/3] port link-type trunk

[DeviceA-GigabitEthernet1/0/3] port trunk permit vlan 100 200

[DeviceA-GigabitEthernet1/0/3] undo port trunk permit vlan 1

[DeviceA-GigabitEthernet1/0/3] quit

2、配置Device B

# 创建VLAN 100,并将GigabitEthernet 1/0/1加入VLAN 100。

<DeviceB> system-view

[DeviceB] vlan 100

[DeviceB-vlan100] port gigabitethernet 1/0/1

[DeviceB-vlan100] quit

# 创建Vlan-interface 100,并配置其IP地址为192.168.1.2/24。

[DeviceB] interface Vlan-interface 100

[DeviceB-Vlan-interface100] ip address 192.168.1.2 24

[DeviceB-Vlan-interface100] quit

# 创建VLAN 200,并将GigabitEthernet 1/0/2加入VLAN 200。

[DeviceB] vlan 200

[DeviceB-vlan200] port gigabitethernet 1/0/2

[DeviceB-vlan200] quit

# 创建Vlan-interface 200,并配置其IP地址为192.168.2.1/24。

[DeviceB] interface Vlan-interface 200

[DeviceB-Vlan-interface200] ip address 192.168.2.1 24

[DeviceB-Vlan-interface200] quit

# 为了使Device A上VLAN 100和VLAN 200的报文能发送给Device B,将GigabitEthernet 1/0/3的链路类型配置为Trunk,并允许VLAN 100和VLAN 200的报文通过,取消允许VLAN 1通过。

[DeviceB] interface gigabitethernet 1/0/3

[DeviceB-GigabitEthernet1/0/3] port link-type trunk

[DeviceB-GigabitEthernet1/0/3] port trunk permit vlan 100 200

[DeviceB-GigabitEthernet1/0/3] undo port trunk permit vlan 1

[DeviceB-GigabitEthernet1/0/3] quit



这里面弱电君补充下:

对于一些名字,大家可以了解下它的意义。

1、静态IP:ISP提供给您固定的IP地址、子网掩码、默认网关、DNS。

2、动态IP:电脑的TCP/IP属性设置为“自动获取IP地址”,每次启动电脑即可。

3、WEB认证:每次上网之前,打开IE浏览器,会自动跳到ISP指定的主页,填入ISP提供的用户名密码,通过认证以后才可以进行其他得上网操作。

4、DHCP功能:开启后,可以自动分配IP,主要是用来给网络客户机分配动态的IP地址,不需要手动设置ip,一般路由器和三层交换机有DHCP功能,二层交换机不能提供DHCP服务,但可以提供dhcp代理/中继功能。
